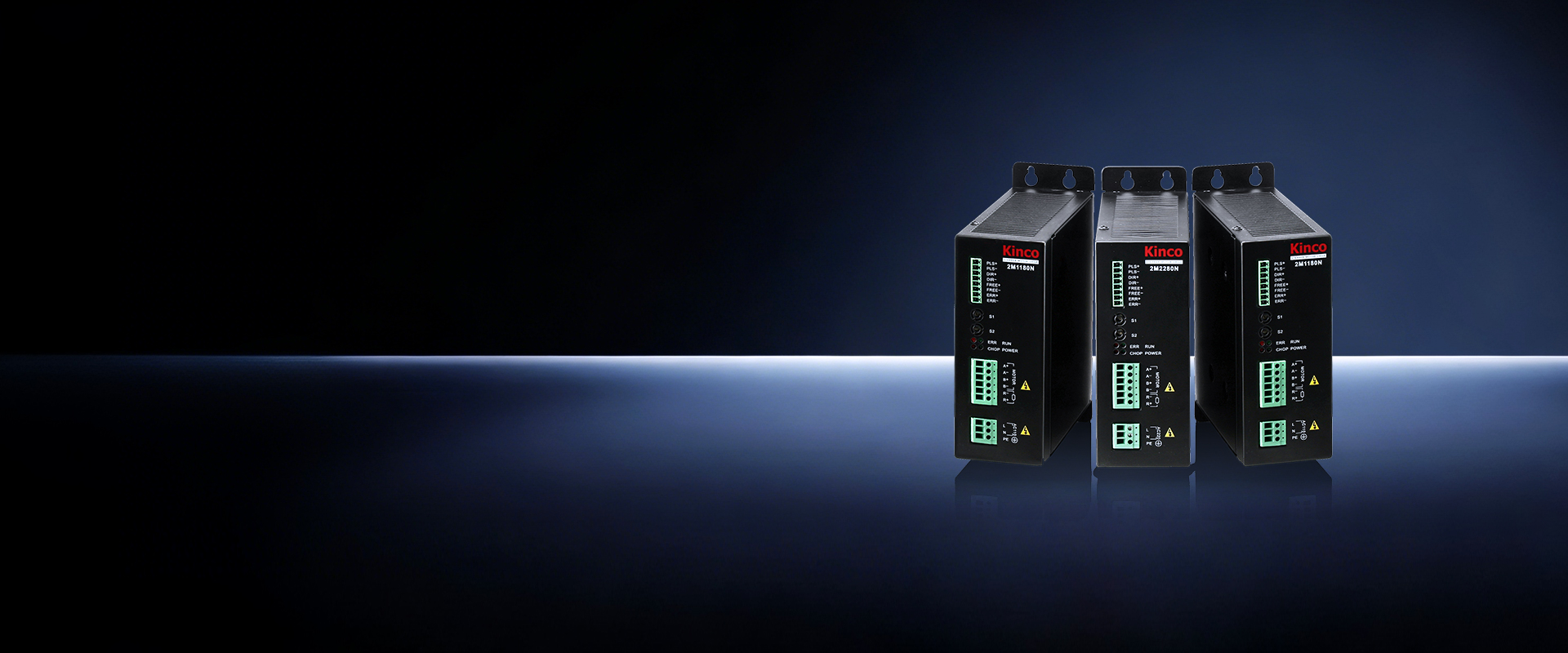

M系列步进驱动器
M系列步进驱动器
Kinco M系列(传统版本和N版本)步进驱动器，传统版本质量稳 定，久经考验:N版本全数字集合国际最先进的步进驱动技术和不 可最新的步进驱动研究成果，采用同服平台技术全新打造:M系列 驱动器用于驱动电流在8.0A以下任何两相或三相混合式步进电机。
安博(中国)型号

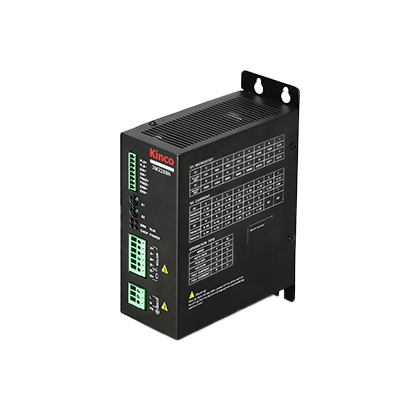

2M1180N
加入对比
取消对比
2M2280N
加入对比
取消对比
3M2280N
加入对比
取消对比

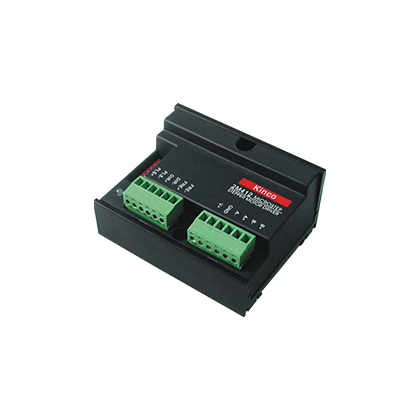

2M412
加入对比
取消对比

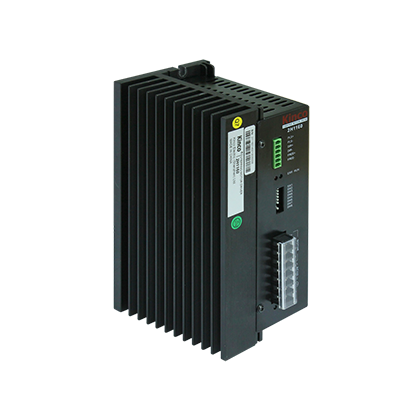

2H1160
加入对比
取消对比
滑动显示更多
基本规格
收起
展开
输入电压
单相交流77V AC~123VAC(50Hz)
单相交流220VAC~253VAC(50Hz)
单相交流220VAC~253VAC(50Hz)
DC12V~40V
单相60VAC~123VAC(50Hz)
相电流(峰值)
4.5/5/5.5/6A/6.5/7/7.5/8,共8个设置值(单位:A)
4.5/5/5.5/6A/6.5/7/7.5/8，共8个设置值(单位:A)
2.8/3.213.6/4.0/4.4/4.8/5.215.6/6.0/6.4/6.8/
7.2/7.6/8.0共14个设置值(单位:A)
0.2~1.2A
2.5~6.5A
细分档
2/4/5/8/10/16/20/32/50/64/100/128，共12档
2/4/5/8/10/16/20/32/50/64/100/128，共12档
400~30000pulse/rev，共14档
/
/
适用电机
两相57、86、110型双极混合式步进电机
两相110、130型双极混合式步进电机
三相110、130型混合式步进电机
两相42型双极混合式步进电机
两相86、110型双极混合式步进电机
输入信号
PLS(CW)、DIR(CCW)、A/B、FREE信号；电流范围为: 6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信号
电流范围为:6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信号
电流范围为:6~16 mA
控制信号的输入电路采用光耦器件隔离,控制信号输入电流6~16mA
控制信号的输入电路采用光耦器件隔离,控制信号输入电流6~16mA
控制方式
脉冲控制:脉冲+方向(PLS+DIR)、双脉冲(CW/CCW)、A+B相
脉冲控制:脉冲+方向(PLS+DIR)、双脉冲(CW/CCW)、A+B相
脉冲控制:脉冲+方向(PLS+DIR)、双脉冲(CW/CCW)、A+B相
/
/
输出信号
ERR集电极开路输出，最大流过电流为10mA
ERR集电极开路输出，最大流过电流为10mA
ERR集电极开路输出，最大流过电流为10mA
/
/
自动半流
自动半流等待时间为1.5s,相电流值减小50%
自动半流等待时间为1.5s,相电流值减小50%
自动半流等待时间为1.5s,相电流值减小50%
/
/
保护电路类型
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
/
/
吸收电路
用于吸收电机反馈的能量，此功能需要定制
用于吸收电机反馈的能量，此功能需要定制
用于吸收电机反馈的能量，此功能需要定制
/
/
冷却方式
强制风冷
强制风冷
强制风冷
自然风冷
自然风冷
重量(净重)
1.5Kg
1.5Kg
1.5Kg
0.13Kg
1.77Kg
外形尺寸
201x147x66mm
201x147x66mm
201x147x66mm
76*60*35.2
200*123*86.5
防护等级
IP20
IP20
IP20
IP20
IP20
报警电压点
收起
展开
过压保护电压
大于187VDC
大于395VDC
大于395VDC
/
/
欠压保护电压
小于85VDC
小于200VDC
小于200VDC
/
/
使用环境
收起
展开
使用场合
避免有金属粉尘、絮状物、油雾或腐蚀性气体
避免有金属粉尘、絮状物、油雾或腐蚀性气体
避免有金属粉尘、絮状物、油雾或腐蚀性气体
避免有金属粉尘，油雾或腐蚀性气体
避免有金属粉尘、絮状物、油雾或腐蚀性气体
工作环境湿度
<85%，RH(不能结露和有水珠)
<85%，RH(不能结露和有水珠)
<85%，RH(不能结露和有水珠)
<85%,RH(不能结露和有水珠)
<85%,RH(不能结露和有水珠)
工作环境温度
0℃~+40℃
0℃℃~+40℃℃
0℃℃~+40℃℃
-10℃~+45℃
-10℃~+45°C
保存温度
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
