CM系列步进驱动器
全新一代16位DSP控制技术
CM步进驱动器
KincoCM步进驱动器，基于全新一代16位DSP控制技术的步进驱动器，用于驱动电流在8.0A以下任何两相或三相混合式步进电机。适用于电子设备制造、特种机床、工业机器人、喷绘印刷设备、纺织服装设备、物流设备、医疗设备、AGV、包装设备等行业。
安博(中国)型号

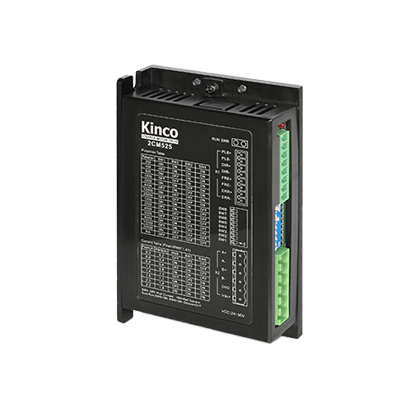

2CM525
加入对比
取消对比

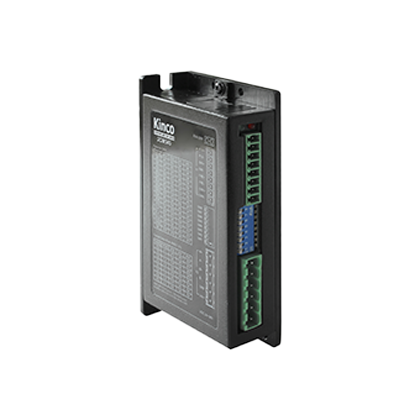

2CM545
加入对比
取消对比
2CM560
加入对比
取消对比
2CM860
加入对比
取消对比

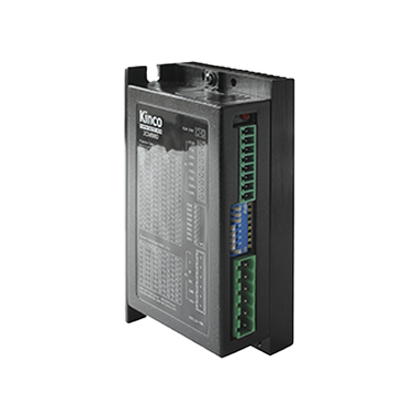

2CM880
加入对比
取消对比

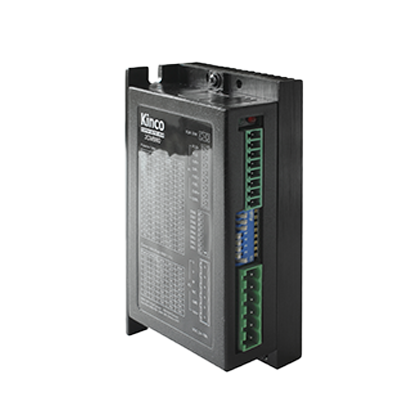

3CM880
加入对比
取消对比

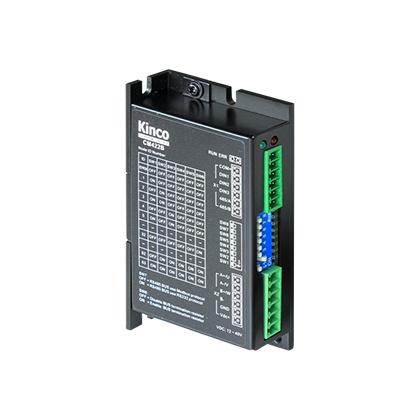

CM422B
加入对比
取消对比

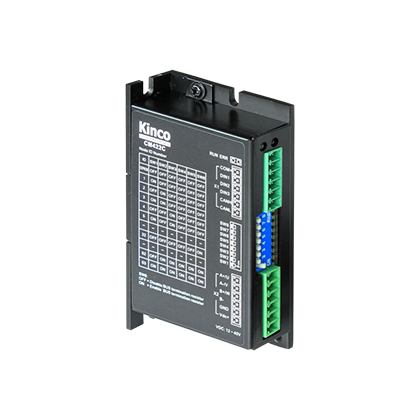

CM422C
加入对比
取消对比
CM880A
加入对比
取消对比
CM880B
加入对比
取消对比

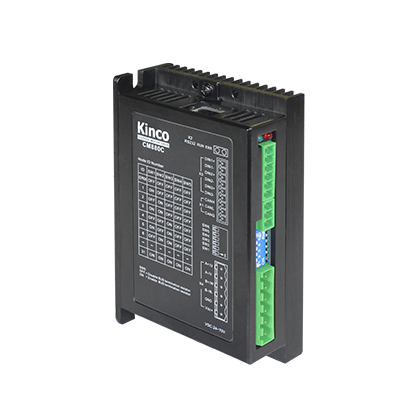

CM880C
加入对比
取消对比

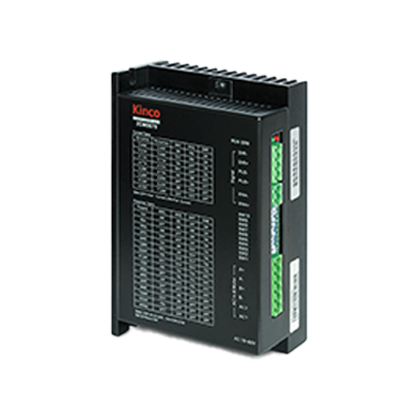

2CM0870
加入对比
取消对比
滑动显示更多
基本规格
收起
展开
供电电压
24～50VDC
24～50VDC
24～50VDC
24～70VDC
24～70VDC
--
--
--
--
--
--
--
过热保护温度
大于85度(热敏电阻温度)
大于85度(热敏电阻温度)
大于80度(热敏电阻温度)
大于80度(热敏电阻温度)
大于80度(热敏电阻温度)
--
--
--
--
--
--
--
相电流（峰值）
0.3/0.6/0.8/1.2/1.4/1.6/2.0/2.5共8个设置值（单位：A）
1/1.5/2/2.5/3/3.5/4/4.5共8个设置值（单位：A）
1.8/2.4/3/3.6/4.2/4.8/5.4/6共8个设置值（单位：A）
1.8/2.4/3/3.6/4.2/4.8/5.4/6共8个设置值（单位：A）
2.4/3.2/4/4.8/5.6/6.4/7.2/8共8个设置值（单位：A）
--
--
--
--
--
--
--
细分范围
200~25600 Pulse/rev，共15档
200~25600 Pulse/rev，共15档
400~51200 Pulse/rev
400~51200 Pulse/rev
400~51200 Pulse/rev
--
--
--
--
--
--
--
适用电机
42,57两相混合式步进电机
57两相混合式步进电机
57两相混合式步进电机
57两相混合式步进电机
57、86两相混合式步进电机
--
--
--
--
--
--
--
输入信号
PLS（CW）、DIR(CCW)、FREE信号
输入电压：5～24VDC
输入电流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信号
输入电压：5～24VDC
输入电流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信号
输入电压：5～24VDC
输入电流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信号
输入电压：5～24VDC
输入电流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信号
输入电压：5～24VDC
输入电流:8 mA@5VDC,12mA@24VDC
--
--
--
--
--
--
--
控制方式
脉冲控制：脉冲+方向(PLS+DIR)、双脉冲（CW/CCW）
脉冲控制：脉冲+方向(PLS+DIR)、双脉冲（CW/CCW）
脉冲控制：脉冲+方向(PLS+DIR)、双脉冲（CW/CCW）
脉冲控制：脉冲+方向(PLS+DIR)、双脉冲（CW/CCW）
脉冲控制：脉冲+方向(PLS+DIR)、双脉冲（CW/CCW）
--
--
--
--
--
--
--
输出信号
ERR，集电极开路输出，最大流过电流为100mA
ERR，集电极开路输出，最大流过电流为100mA
ERR集电极开路输出，最大流过电流为100mA
ERR集电极开路输出，最大流过电流为100mA
ERR集电极开路输出，最大流过电流为100mA
--
--
--
--
--
--
--
工作指示灯
运行、出错等两个LED等进行组合状态指示
运行、出错等两个LED等进行组合状态指示
运行、出错等两个LED等进行组合状态指示
运行、出错等两个LED等进行组合状态指示
运行、出错等两个LED等进行组合状态指示
--
--
--
--
--
--
--
保护电路类型
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
过压报警、欠压报警、过流保护、过热保护
--
--
--
--
--
--
--
冷却方式
自然风冷
自然风冷
自然风冷
自然风冷
自然风冷
--
--
--
--
--
--
--
重量（净重）
0.25KG
0.25KG
0.25KG
0.25KG
0.253KG
--
--
--
--
--
--
--
外形尺寸
118*75.5*25.4 mm（无齿）
118*75.5*25.4 mm（无齿）
118*75.5*25.4 mm（无齿）
118*75.5*25.4 mm（无齿）
118*75.5*34 mm（带齿）
--
--
--
--
--
--
--
防护等级
IP20
IP20
IP20
IP20
IP20
--
--
--
--
--
--
--
报警电压点
收起
展开
过压保护电压
大于85VDC
大于85VDC
大于85VDC
大于85VDC
大于85VDC
--
--
--
--
--
--
--
欠压保护电压
小于15VDC
小于15VDC
小于15VDC
小于15VDC
小于15VDC
--
--
--
--
--
--
--
使用环境
收起
展开
使用场合
避免有金属粉尘，油雾或腐蚀性气体
避免有金属粉尘，油雾或腐蚀性气体
避免有金属粉尘，油雾或腐蚀性气体
避免有金属粉尘，油雾或腐蚀性气体
避免有金属粉尘，油雾或腐蚀性气体
--
--
--
--
--
--
--
使用环境湿度
<85%, RH（不能结露和有水珠）
<85%, RH（不能结露和有水珠）
<85%, RH（不能结露和有水珠）
<85%, RH（不能结露和有水珠）
<85%, RH（不能结露和有水珠）
--
--
--
--
--
--
--
使用环境温度
0℃～+40℃
0℃～+40℃
0℃～+40℃
0℃～+40℃
0℃～+40℃
--
--
--
--
--
--
--
保存温度
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
--
--
--
--
--
--
--
