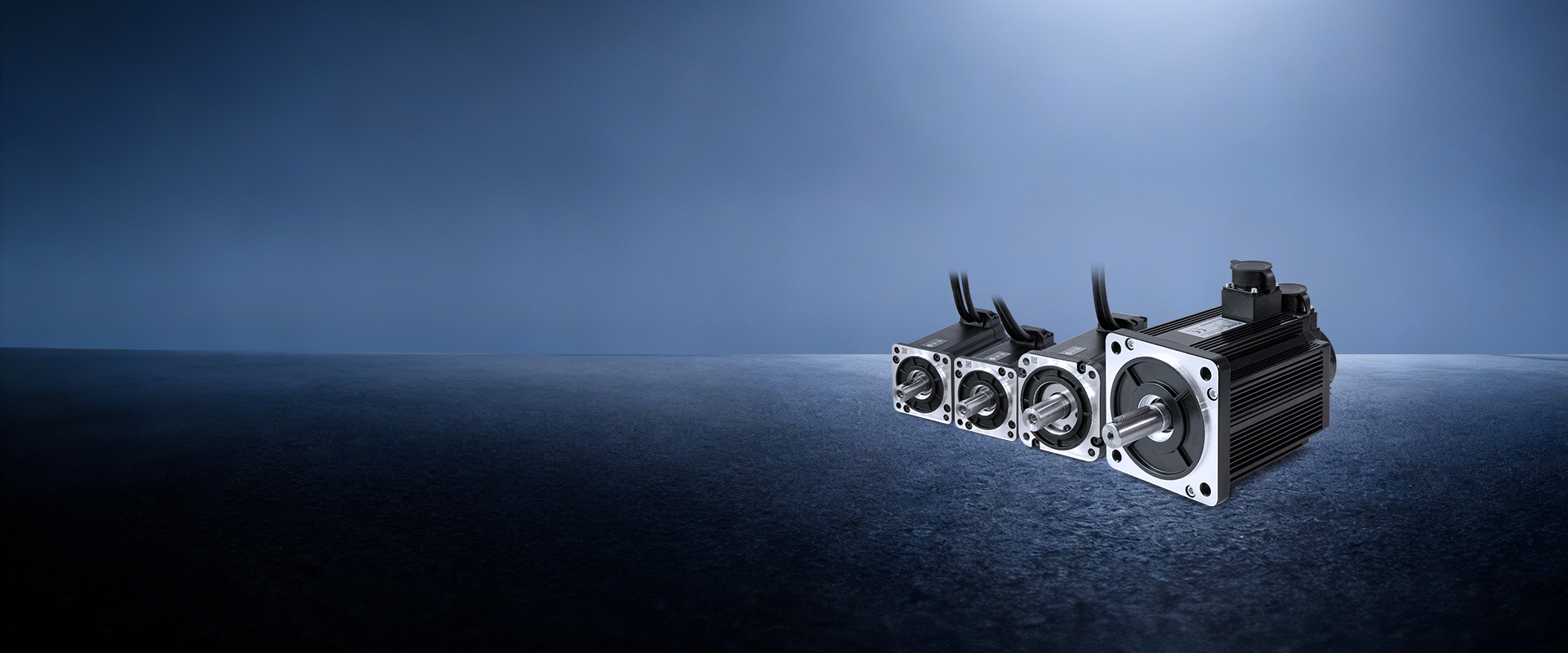

SMC系列直流伺服电机
创新的磁路设计，高性价比，低齿槽转矩
SMC系列直流伺服电机
SMC系列直流伺服电机，创新的磁路设计，高性价比，低齿槽转矩,可匹配磁电编码器，增量式和单圈/多圈绝对值等编码器。应用于横织机、印刷机械、数控机床、自动化、木工雕刻等领域

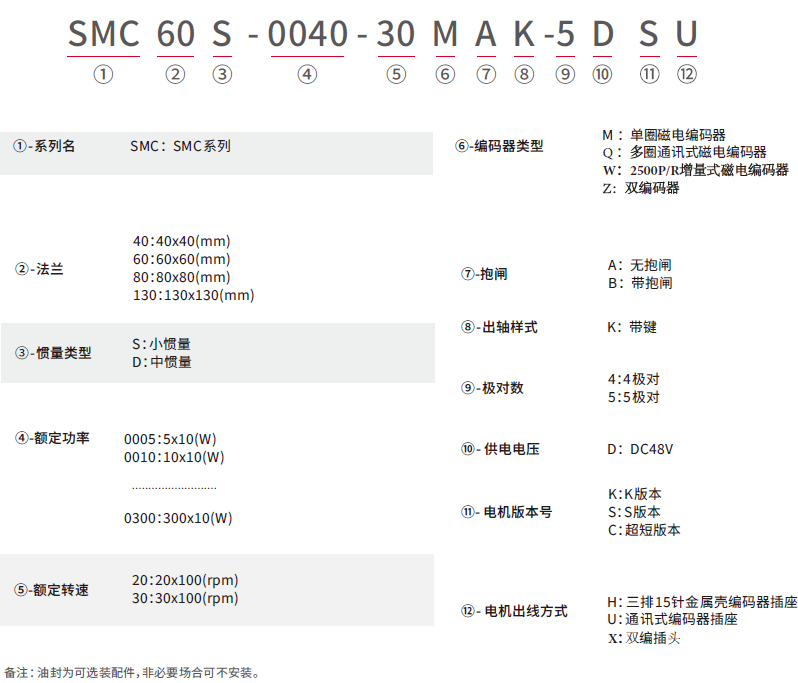

安博(中国)型号
SMC40S-0005-30□■K-5DSU
加入对比
取消对比
SMC40S-0010-30□■K-5DSU
加入对比
取消对比
SMC60S-0020-30□■K-5DSU
加入对比
取消对比
SMC60S-0040-30□■K-5DSU
加入对比
取消对比
SMC60S-0060-30Q■K-5DSU
加入对比
取消对比
SMC80S-0075-30□■K-5DSU
加入对比
取消对比
SMC80S-0100-30□■K-5DSU
加入对比
取消对比
SMC80S-0120-30Q■K-5DSU
加入对比
取消对比
SMC80S-0150-30QQK-5DSU
加入对比
取消对比
SMC60S-0020-30W■K-5DCH
加入对比
取消对比
SMC60S-0040-30W■K-5DCH
加入对比
取消对比
SMC60S-0040-30ZBK-5DCX
加入对比
取消对比
SMC80S-0750-30W■K-5DCH
加入对比
取消对比
SMC80S-0075-30ZBK-5DCX
加入对比
取消对比
SMC80S-0100-30W■K-5DCH
加入对比
取消对比
SMC80S-0100-30ZBK-5DCX
加入对比
取消对比
SMC130D-0150-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0250-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0300-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0300-20W■K-4DSH-2
加入对比
取消对比
滑动显示更多
电气规格
收起
展开
直流母线电压UDC
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
额定功率Pn(W)
50
100
200
400
600
750
1000
1200
1500
200
400
400
750
750
1000
1000
1500
2500
3000
3000
额定转矩Tn(Nm)
0.16
0.32
0.64
1.27
1.91
2.39
3.18
3.82
4.77
0.64
1.27
1.27
2.39
2.39
3.18
3.18
5
7.96
9.55
14.33
额定转速Nn(rpm)
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
2000
额定电流In(A)
1.5
3.2
5.7
10.6
16.5
19.9
26.4
34
36
5.7
10.6
10.6
19.9
19.9
26.4
26.4
42.4
61
72
77.7
瞬时最大转矩Tm(Nm)
0.48
0.96
1.92
3.81
5.73
7.17
9.57
11.5
14.31
1.28
2.54
2.54
7.17
7.17
9.57
9.54
15
23.89
28.66
43
瞬时最大电流Im(A)
5.5
11.5
18.2
33.9
52.8
62.7
83
107.1
112.2
11.4
21.2
21.2
67
67
88
88
130
191
221.5
240
最大转速（rpm）
3942
3942
4320
3940
4140
4050
4100
4000
3400
4000
3900
3900
3900
3900
3900
3900
3800
3700
3500
2500
连续静态转矩Ts(Nm)
0.176
0.352
0.7
1.4
2.1
2.63
3.5
4.2
5.247
0.7
1.4
1.4
2.63
2.63
3.5
3.5
5.5
8.76
10.51
15.76
连续静态电流Is(A)
1.65
3.52
6.27
11.7
18.1
21.9
29
37.4
39.6
6.27
11.7
11.7
21.9
21.9
29
29
46.6
67.1
79.1
85.5
转矩常数 Kt (Nm/A)
0.11
0.11
0.124
0.132
0.124
0.13232
0.13
0.127
0.146
0.124
0.132
0.132
0.13
0.13
0.13
0.13
0.134
0.141
0.146
0.2
转动惯量1 Jm (Kg•cm2 )
0.018
0.033
0.2
0.38
0.65
1.027
1.36
1.36
1.64
0.11
0.26
/
0.77
/
1.027
/
11.5
17.1
22.6
35.9
转动惯量2 Jm (Kg•cm2 )
0.021
（带抱闸）
0.036
（带抱闸）
0.204
（带抱闸）
0.384
（带抱闸）
0.654
（带抱闸）
1.099（带抱闸）
1.41（带抱闸）
1.41（带抱闸）
1.901（带抱闸）
0.114
（带抱闸）
0.264
（带抱闸）
0.264
（带抱闸）
0.84
（带抱闸）
0.84
（带抱闸）
1.099
（带抱闸）
1.099
（带抱闸）
11.5（带抱闸）
17.1（带抱闸）
22.6（带抱闸）
35.9（带抱闸）
抱闸保持扭矩(Nm)
0.32
0.32
1.5
1.5
2
3.2
4
4
5
1.3
1.3
1.3
3.2
3.2
4
4
15
15
15
15
抱闸额定功率（W）
5.9
5.9
7.6
7.6
7.6
11.5
11.5
11.5
11.5
7.4
7.4
7.4
11.5
11.5
11.5
11.5
23
23
23
23
抱闸额定电压（VDC）
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
基本规格
收起
展开
法兰
40
40
60
60
60
80
80
80
80
60
60
60
80
80
80
80
130
130
130
130
惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
中惯量
中惯量
中惯量
中惯量
绝缘等级
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
轴承径向力F(N)
120
120
180
180
180
335
335
335
335
40
40
40
335
335
335
335
900
900
900
900
轴承轴向力F(N)
60
60
90
90
90
167.5
167.5
167.5
167.5
30
30
30
167.5
167.5
167.5
167.5
450
450
450
450
冷却方式
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
防护等级
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
使用环境
收起
展开
温度
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
湿度
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
环境
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
海拔
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
